Dodělávací sada samozatmívacího zrcátka se u BMW E34 vylučuje s infračerveným zamykáním

Katalog dílů vede u řady E34 mezi dodělávacími sadami skupinu „Retrofit, outside mirror, electrochrome“. Název slibuje vnější zrcátko, které samo ztmavne. Uvnitř je jediná položka a je to zrcátko vnitřní.

Jedno objednací číslo, ve schématu dvě části

Sada nese číslo 82 25 9 401 818 a katalog u ní počítá zhruba hodinu montáže. Schéma skupiny (kresba 00009776) rozpadá sadu na dvě části: vlastní zrcátko a krátký kabel s konektorem. Ani jedna z nich nemá vlastní řádek, objednat jde jen celek.

Karta dílu na RealOEM dává hmotnost 810 g a dobu dodávek od 1. listopadu 1992 do 7. května 2008. Katalog bmwfans.info uvádí totéž po měsících a přidává poznámku, že díl už výrobce nedodává. Seznam vozů má tři řady: E36 ve všech karoseriích, E34 sedan i kombi a sedmičku E32. Že ji katalog u té které řady vede, ovšem není doklad, že sedne na konkrétní vůz – o tom rozhoduje výbava a měsíc výroby.

Podmínka, která sadu vyřadí

U té jediné položky stojí podmínka ve dvou řádcích: není vhodná pro vozy s infračerveným dálkovým ovládáním a pro vozy s rádiovým dálkovým ovládáním. Je to omezení celé sady napříč třemi řadami, ne zvláštnost jedné z nich.

Důvod je v tom, kde u těch vozů sedí přijímač. U E34 s infračerveným zamykáním je elektronika ovládání přímo ve vnitřním zrcátku, takže sada, která zrcátko mění, by ji vyhodila ven. Návod k obsluze to potvrzuje z druhé strany: vysílač se má mířit na přijímač pod vnitřním zrcátkem, nejvýš z pěti metrů.

Z výroby se to řešilo vlastními čísly, ve kterých je obojí pohromadě. E34 dostala od ledna 1994 zrcátko 51 16 9 134 471 s dodatkem EC/LED/IR a podmínkou „pro vozy s infračerveným dálkovým ovládáním“. Rádiové ovládání se v rozpisech objevuje až u E36, kde katalog vede zrcátko 51 16 8 213 058 jako EC/Radio a ruční 51 16 8 213 046 s dodatkem 433 MHz.

Co takové zrcátko dělá

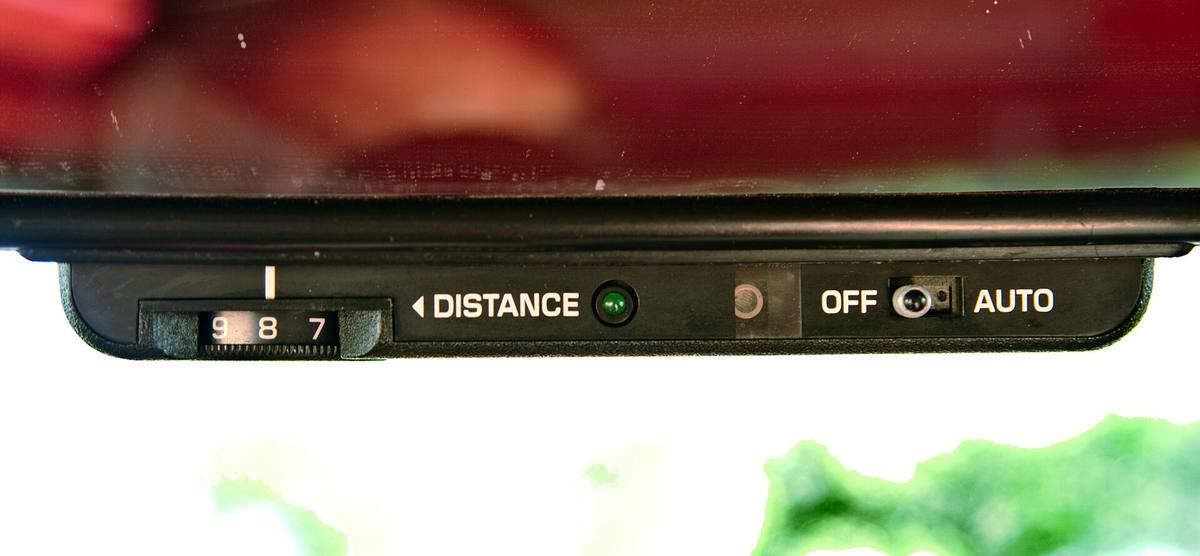

Návod k obsluze pětky E34 z roku 1994 popisuje funkci třemi větami. Zrcátko se zatmívá samo a plynule podle toho, kolik světla na ně dopadá – počítá se okolní jas i světlomety vozu vzadu. Po zařazení zpátečky se vrátí do nezatmívané polohy. A fotočlánky se mají držet čisté a nezakryté, jinak zrcátko svou práci neodvede.

Obsluha se liší podle toho, co vůz jinak má. Běžné zrcátko má pod sebou páčku, kterou řidič sklopí ručně. Ve voze s infračerveným ovládáním je místo páčky kolečko s polohami 0 a I; u obyčejného zrcátka přepíná normální a zatmívací polohu, u samozatmívacího vypíná a zapíná automatiku.

Elektrochromické zrcátko je v katalogu od září 1992

Sériová zrcátka se u E34 vystřídala třikrát. Do září 1990 vede katalog na té pozici číslo 51 16 1 948 156, mezi zářím 1990 a zářím 1992 čísla 51 16 8 141 800 a 51 16 8 165 802, a od září 1992 se položky jmenují „Rearview mirror EC“ – 51 16 9 134 461, 51 16 8 141 176, 51 16 8 238 066 a ve verzi EC/LED 51 16 9 134 459. Sada z příslušenství tedy nastoupila zhruba dva měsíce po sériovém dílu.

Co ty zkratky znamenají, vysvětluje legenda nad rozpisem u E32 a E36: EC je elektrochromické zrcátko, LED je dioda pro alarm, Radio rádiové dálkové ovládání, GTO vestavěné otvírání garážových vrat. Pozor na to, že je to legenda celého katalogu, ne téhle řady – stojí v ní i asistent dálkových světel, digitální kompas, elektronické mýto a varování před opuštěním jízdního pruhu, tedy výbava mnohem mladších vozů.

Vnější elektrochromické zrcátko u E34 katalog nevede

Název skupiny tak zůstává mimo. Tři skupiny vnějších zrcátek E34 vypisují zrcátka elektricky nastavitelná a vyhřívaná, k nim skla plochá, konvexní a širokoúhlá, pohony a u části verzí paměť polohy. Elektrochromické mezi nimi není ani jedno.

Jak je to zrcátko zapojené, se z dostupných pramenů popsat nedá. Školicí sada BMW na archive.org k němu pro tuhle generaci sešit nemá. Dílenská příručka Bentley vede v rejstříku schémat samostatnou položku „Electrochromatic Mirrors“ na straně EWD-195 a v rozvodu napájení modelu 525i a 535i z roku 1991 kreslí elektrochromické zpětné zrcátko vedle modulu kontroly žárovek. Textová vrstva skenu z těch stran ale vydá jen roztrhané popisky, takže čísla svorek ani průřezy vodičů z nich vyčíst nejde.

Zdroje

• Katalog dílů bmwfans.info – dodělávací sada u E34
• Katalog dílů bmwfans.info – karta sady 82 25 9 401 818
• RealOEM – hmotnost, doba dodávek a seznam vozů
• Katalog dílů bmwfans.info – sériová vnitřní zrcátka E34
• Katalog dílů bmwfans.info – vnitřní zrcátka E32 i s legendou zkratek
• Katalog dílů bmwfans.info – vnitřní zrcátka E36 s rádiovým ovládáním
• Katalog dílů bmwfans.info – vnější zrcátka E34 od září 1992
• BMW 5 Series Owner's Manual 1994 – obsluha vnitřního zrcátka
• BMW 5 Series (E34) Service Manual, Bentley – rejstřík schémat zapojení

Anglické názvy dílů, podmínky a legendy skupin jsou přeložené a přepsané vlastními slovy, ne převzaté doslova.
