Snímač paliva v BMW E34 hlásí plnou nádrž odporem kolem tří ohmů

Ručička palivoměru v BMW E34 čte odpor plovákového snímače, který sedí v nádrži spolu s čerpadlem. Plnou nádrž hlásí odporem kolem tří ohmů, prázdnou kolem devadesáti. Kontrolku rezervy přitom nespíná ručička, ale samostatný kontakt na vlastním vývodu konektoru.

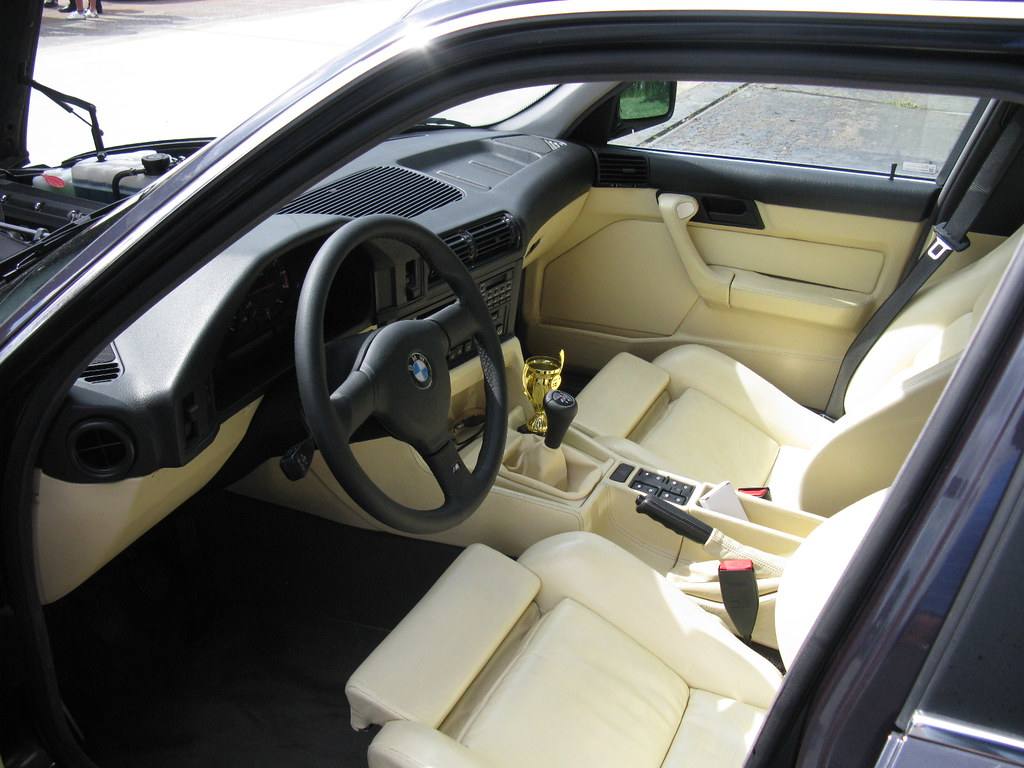

Interiér BMW M5 3.6 řady E34 se světlou koženou výbavou a přístrojovou deskou za volantem
Interiér BMW M5 3.6 z řady E34. Palivoměr i kontrolka rezervy jsou v přístrojovce za volantem. Foto: nakhon100, Flickr (CC BY 2.0)

Palivoměr v BMW E34 nic neměří sám. Ručička v přístrojovce jen ukazuje, jaký odpor jí posílá snímač v nádrži. Ten sedí v jedné sestavě s elektrickým palivovým čerpadlem pod víkem v podlaze zavazadlového prostoru a podle dílenské příručky Bentley má dvě části: plovák spojený s proměnným odporem a spínač, který při téměř prázdné nádrži sepne a rozsvítí kontrolku rezervy.

Jsou to dva oddělené obvody. Když ručička stojí na nule a kontrolka nesvítí, nebo naopak, vadná je jen jedna polovina snímače nebo jeden vodič.

Pět vývodů a dvě kostry

Konektor na víku snímače má pět kontaktů. Tovární příručka je v postupu 16 12 000 rozepisuje takhle: kontakt 1 je kostra snímače, 2 vede ke kontrolce rezervy, 3 nese signál snímače pro palivoměr, 4 je kostra čerpadla a 5 napájení čerpadla. Bentley označuje tytéž kontakty písmeny: 1 a 4 jako svorku 31, tedy kostru, 2 jako W, 3 jako G.

Snímač a čerpadlo tedy nemají společnou kostru, každé má svůj vodič. Z rozpisu plyne praktický důsledek: že čerpadlo běží, ještě nedokládá, že je v pořádku i kostra palivoměru. Kde u téhle generace kostry zlobí nejčastěji, popisuje článek o zemnicích bodech.

Co má ukázat ohmmetr

Bentley měří vymontovaný snímač ohmmetrem mezi kontakty G a 31. Při pomalém zvedání plováku z dolní do horní polohy se má odpor měnit plynule, bez přerušení. Na dorazech dává tabulka na straně 160-4 dvě hodnoty:

  • prázdná nádrž: 88,7 ± 2,8 Ω,
  • plná nádrž: 3,2 ± 0,7 Ω.

Odpor tedy s přibývajícím palivem klesá. Kontakt rezervy mezi W a 31 má být v dolní poloze plováku sepnutý, příručka tam chce prostě vodivé spojení. Kolik paliva v nádrži v tu chvíli zbývá, dílenské příručky neuvádějí; podle návodu k obsluze je to zhruba osm litrů, jak už web zmínil u rezervního kanystru.

Čísla v textové vrstvě naskenovaného Bentleyho jsou zkomolená a plná nádrž v ní vychází jako „3,240.7 ohms“. Hodnoty výš jsou přečtené z obrázku strany. Tovární příručka u kontroly snímače odkazuje na tabulku zapojení a do svazku technických dat, který v naskenované sadě není.

Vyjmutí podle nádrže

Snímač se vytahuje shora, ze zavazadlového prostoru: sundá se obložení, odšroubuje víko, odpojí konektor a označí palivové hadice. Bentley před tím žádá odpojit záporný kabel baterie.

Pozor na palivo. Bentley chce nádrž před vytažením snímače vyprázdnit, tovární postup v případě potřeby odsát část paliva čerpadlem. Bentley navíc před každou prací na nádrži nebo vedení žádá povolit víčko nádrže, aby z ní uniknul tlak. Při vytahování se rozlévá benzin, takže žádné kouření ani topidla nablízku; tovární postup radí kyselinovzdorné rukavice.

Dál záleží na nádrži. E34 jezdila s ocelovou i plastovou, jak popsal článek o dvou nádržích v katalogu, a každá drží snímač jinak. Katalog vede u 525i s motorem M50 pro ocelovou nádrž sestavu 16 14 1 180 889 s pryžovým těsněním a osmi maticemi M6, pro plastovou sestavu 16 14 1 179 798 s pryžovým kroužkem a uzavíracím prstencem 16 11 1 181 142.

Matice dotahuje Bentley na 10 N·m, šrouby M8 na 23 N·m. Prstenec plastové nádrže se podle tovární příručky povoluje speciálním klíčem BMW 16 1 020 a tabulka momentů tovární příručky ho dělí podle výšky: prstenec vysoký 26,5 mm na 40 N·m, novější o výšce 31,5 mm na 55 N·m. Těsnění se pokaždé mění za nové, stejně jako sponky hadic.

Sedmička má snímač i pro větší nádrž, E39 hned dva

Sestava 16 14 1 180 889 nese v katalogu dodatek 81L-90L/275MM, tedy pro nádrže od 81 do 90 litrů. Sedmička E32 730i ji má v téže skupině taky, a vedle ní ještě 16 14 1 180 891 s dodatkem 91L-102L/295MM pro větší nádrž. Rozměr v milimetrech katalog nevysvětluje.

U E39 je to jinak. Katalog vede u 528i se šestiválcem M52 ve skupině čerpadla dva samostatné snímače hladiny, pravý 16 14 6 752 370 a levý 16 14 1 183 179, k levému sací proudové čerpadlo a k tomu šestipólový konektor. Jak přístrojovka E39 oba signály skládá dohromady, z katalogu vyčíst nejde a příručky k E34 o něm nemluví.

Zdroje

Obě příručky jsou anglické, postupy i hodnoty z nich jsou přeložené. Bentley pokrývá vozy prodávané ve Spojených státech.
