Střešní nosič svírá u sedanu BMW E34 okapový žlábek

Kufr sedanu BMW řady E34 má podle návodu 460 litrů měřených metodikou VDA, lyže ani surf se do něj ale nevejdou. Na to mělo BMW střešní nosič z příslušenství. Katalog náhradních dílů ukazuje, že sedan a kombi ho drží každý jinak, a u sedanu to je způsob, který dnešní auta neznají.

Nožky se zahákly za okap

Skupina Rack support je v katalogu sedanu E34 složená z dvojice příčníků: předního 82 79 9 404 120 a zadního 82 79 9 404 121. K nim patří čtyři krytky se zámkem, dva horní krycí profily a jeden klíč.

Pátá položka prozradí, čeho se nosič drží. Je to Roof drainage protector, tedy ochrana okapového žlábku, číslo 82 12 9 413 115, čtyři kusy v balení a pětatřicet gramů. Ve druhém provedení téže skupiny stojí vedle ní ještě čtyři drápy 82 71 9 404 345 a stranově rozlišené podložky. Sedan tedy střešní lišty nemá. Nosič se mu zachytí za okapový žlábek a vložka pod čelistí ten žlábek chrání.

Ochrana žlábku není dílem jedné řady. RealOEM ji vede u E23, E28, E30, E32 i E34, tedy u pěti řad, které měly okap na střeše vedený stejně.

Sám nosič se za výroby E34 vyměnil. Starší hranatý profil 82 12 9 413 983 nahradil 24. května 1994 systém Profil 2000 s číslem 82 71 9 402 898, který váží 5,55 kg a podle karty dílu se dodával až do srpna 2013. Katalog u něj píše, že starý profil platí u E34 do května 1994, u E32 do dubna. Duben 1994 se přitom shoduje s měsícem, kterým RealOEM datuje konec výroby sedmičky.

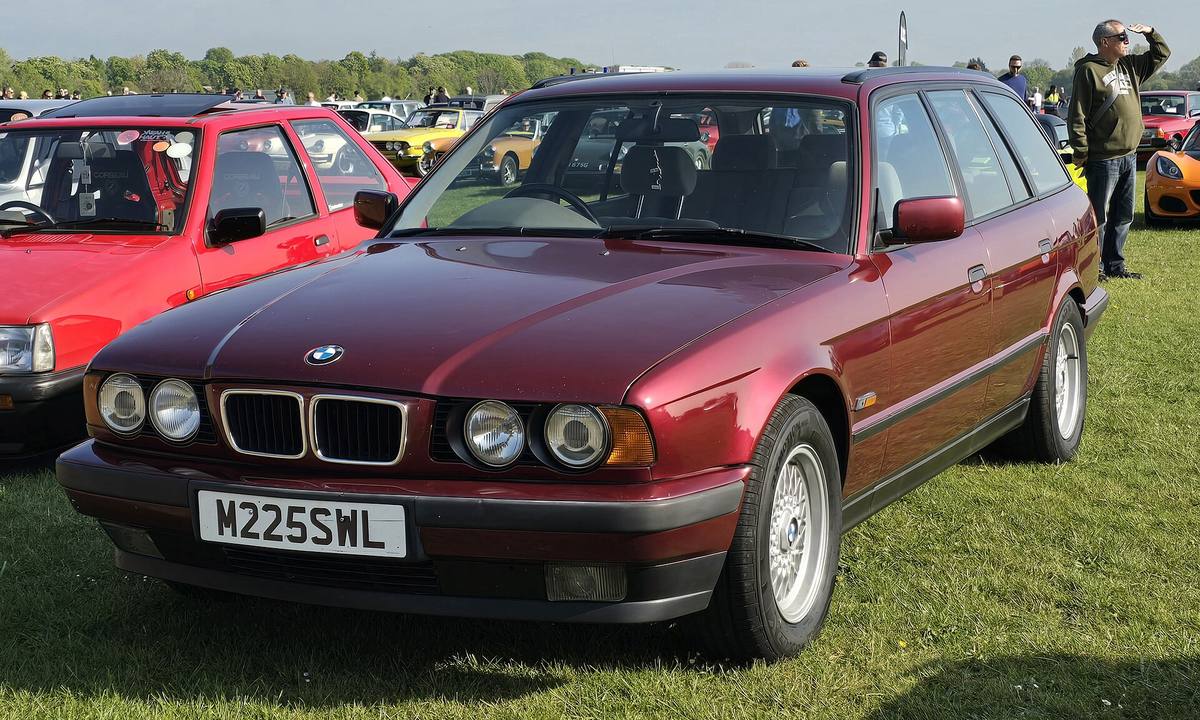

Kombi má lišty a šly dodělat

Kombi je jinde. Ve větvi Touring vede katalog navíc skupinu Retrofit kit, roof railing, tedy sadu na dodatečnou montáž střešních lišt. Sada 82 12 9 401 646 váží 8,156 kg a RealOEM ji přiřazuje jedině řadě 5. Rozpis k ní přidává levou lištu 51 13 8 120 337, pravou 51 13 8 120 338, čtyři krycí lišty, dvě spodní těsnění a osm podložek.

Jak se na lištu příčník připevní, popisuje návod k obsluze z roku 1994. Nejdřív se šroubovákem vyjmou krytky montážních drážek. Pak se otevře zamykatelný kryt příčníku a povolí šrouby upínacích bloků. Příčníky se nasadí hroty ven, přední dopředu a zadní dozadu, bloky zapadnou do obdélníkového otvoru a dotáhnou se klíčem. Návod k tomu nedává moment, jen žádá, aby se dotažení před každou jízdou zkontrolovalo. Ta žádost stojí pod hlavičkou Important.

Sto kilo, a čím dřív dolů, tím líp

V technických datech téhož návodu stojí u všech verzí, sedanů i kombi, benzinů i naft, řádek Max. roof load se 100 kg. Hned pod ním je výhrada: ani při tom se nesmí překročit povolené zatížení náprav a největší povolená hmotnost vozu.

Zbytek oddílu je o jízdě. Naložený nosič posune těžiště, takže se změní chování vozu i řízení. Náklad má být rozložený rovnoměrně, nejtěžší kusy dole a plocha co nejmenší. BMW k tomu radí plynulou jízdu bez trhaných rozjezdů a prudkého brzdění, upozorňuje na vyšší spotřebu kvůli větší čelní ploše a doporučuje nosič sundat, jakmile není potřeba.

Jedna poznámka platí jen pro vozy s dvoudílným střešním oknem: vázání lyží se musí opřít o přední držák, aby zbylo místo pro zvedání předního panelu. Co se stane jinak, návod nepopisuje.

Lyže, prkno, surf, kola a boxy

Na základní profily se věšely nástavby a katalog jich k E34 vede celou řadu. Držák na šest párů lyží 82 72 9 404 370 měl čtyři přítlačné čelisti, dvanáct gumových pásků a čtyři zámkové vložky. Sada lyže a snowboard 82 72 9 405 860, vedená do července 1996, dělí čelisti na dvě pro lyže a dvě pro prkno. Prkno má i vlastní držák 82 72 9 405 291.

Surfařský nosič Profil 2000 82 72 9 402 896 vystřídal dvě starší verze, jednu se schránkou na ploutev a jednu bez ní. K němu patří dva upínací pásy, čtyři podložky pod prkno a zámek na stěžeň. Na jízdní kolo byl držák 82 72 0 137 716 se dvěma popruhy, na zavazadla koš 82 12 9 413 104. Střešní boxy měly tři velikosti, 320, 450 a 460 litrů, a každou ve stříbrné i černé. Vlastní skupinu má i deflektor proudu vzduchu 82 11 9 401 132 a je v ní jedinou položkou.

Co dnes katalog u E34 ukáže

Většina těch čísel nese poznámku, že se díl už nedodává, a katalog na jejich místě nabízí nástupce. Jenže ti nástupci jsou univerzální zboží: držák lyží 82 72 0 406 587 visí na RealOEM u 104 vozů od jedničky E81 po Mini Paceman a E34 s E32 jsou v tom seznamu taky. Ve skupině se zvýšeným držákem se navíc objevuje momentový klíč 82 72 0 396 990 s popisem 6 Nm / Inbus 5 mm, dodávaný od září 2004.

Těch 6 N·m se k dobovému nosiči E34 vztahovat nemusí: začal se dodávat osm let poté, co v červnu 1996 skončila výroba E34, a patří k držákům, které katalog vede vedle starých čísel. Utahovací moment pro sadu z devadesátých let v katalogu ani v návodu k obsluze není a bez montážního listu se doložit nedá. Platí to i o zbytku seznamu: že katalog díl u E34 vede, říká jen to, že ho vede. Jestli sedne na konkrétní vůz, rozhodne provedení střechy, stejně jako u tažného zařízení nebo u sněhových řetězů, které se vybírají podle rozměru pneumatiky.

Zdroje

• bmwfans.info, skupina Rack support u E34 sedan
• bmwfans.info, sada střešních lišt u E34 Touring
• BMW 5 Series Owner's Manual 1994, archive.org
• RealOEM, karta dílu 82 71 9 402 898
• RealOEM, karta dílu 82 12 9 413 115
• RealOEM, karta dílu 82 12 9 401 646
• RealOEM, karta dílu 82 72 0 406 587
• RealOEM, karta dílu 82 72 0 396 990

Anglické podklady jsou přeložené a přepsané vlastními slovy, čísla dílů ověřená ve dvou katalozích. Postup montáže pochází z továrního návodu k obsluze, ne z vlastní práce na voze.
